Elbow

CONDUIT ELBOW_ Conduit Fittings




List

Speciflcation

- Material : Cast Iron, Cast Aluminium
- Thread : PF, Order Made

◎ Standard Finish
- Hot dip galvanized or Stove enamelled

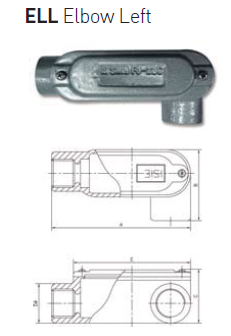

ELL Elbow Left




Conduit Size

Dimension (mm)

Weight

A

B

C

D

E

1/2"(16C)

123

57

45

31

102

0.42

3/4"(22C)

131

64

48

38

112

0.66

1"(28C)

160

8

59

45

132

1.08

1-1/4"(36C)

169

95

73

57

143

1.41

1-1/2"(42C)

192

102

80

63

161

1.71

2"(54C)

217

111

95

75

190

2.87

2-1/2"(70C)

247

127

114

94

218

5.13

3"(82C)

278

137

128

105

250

5.93

4"(104C)

305

165

154

136

274

10.26

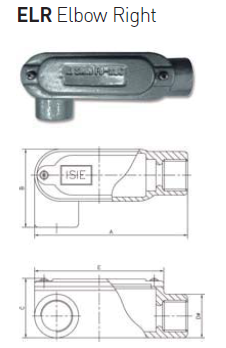

◎ ELR Elbow Right




Conduit Size

Dimension (mm)

Weight

A

B

C

D

E

1/2"(16C)

123

57

45

31

102

0.42

3/4"(22C)

131

64

48

38

112

0.66

1"(28C)

160

81

59

45

132

1.08

1-1/4"(36C)

169

95

73

57

143

1.41

1-1/2"(42C)

191

102

80

63

161

1.71

2"(54C)

217

111

95

76

190

2.87

2-1/2"(70C)

247

127

114

94

218

5.13

3"(82C)

278

137

128

106

250

5.93

4"(104C)

305

165

154

136

274

10.26


ELB Elbow Back




Conduit Size

Dimension (mm)

Weight

A

B

C

D

E

1/2"(16C)

123

38

64

31

102

0.42

3/4"(22C)

131

43

72

38

112

0.66

1"(28C)

160

56

82

45

132

1.08

1-1/4"(36C)

169

65

101

57

143

1.41

1-1/2"(42C)

191

71

110

63

161

1.71

2"(54C)

217

80

124

76

190

2.81

2-1/2"(70C)

247

97

146

94

218

5.13

3"(82C)

278

110

155

106

250

5.93

4"(104C)

305

135

177

136

274

10.26





ELC Straight




Conduit Size

Dimension (mm)

Weight

A

B

C

D

E

1/2"(16C)

142

38

44

31

102

0.38

3/4"(22C)

154

43

49

38

112

0.57

1"(28C)

183

56

62

45

132

0.97

1-1/4"(36C)

195

65

74

57

143

1.26

1-1/2"(42C)

218

71

82

63

161

1.54

2"(54C)

245

80

98

76

190

2.66

2-1/2"(70C)

275

97

114

94

218

4.97

3"(82C)

305

110

128

106

250

5.78

4"(104C)

333

135

153

136

274

10.04
