FJB

내압, 분진방폭 정션박스_ Junction Boxes
Explosion-proof Junction Box
FJB Series for Hazardous Location

Protection Grade
Ex d ⅡB+H2 T6 IP65 for Zone 1·2

Ex tD A21 T80℃ IP66

List

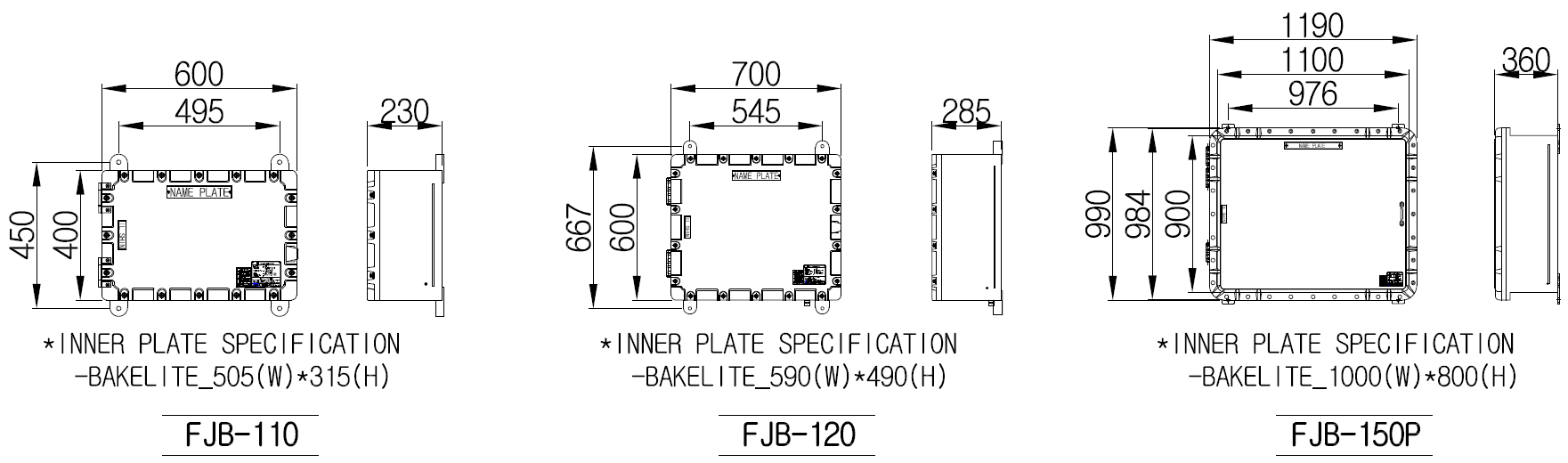

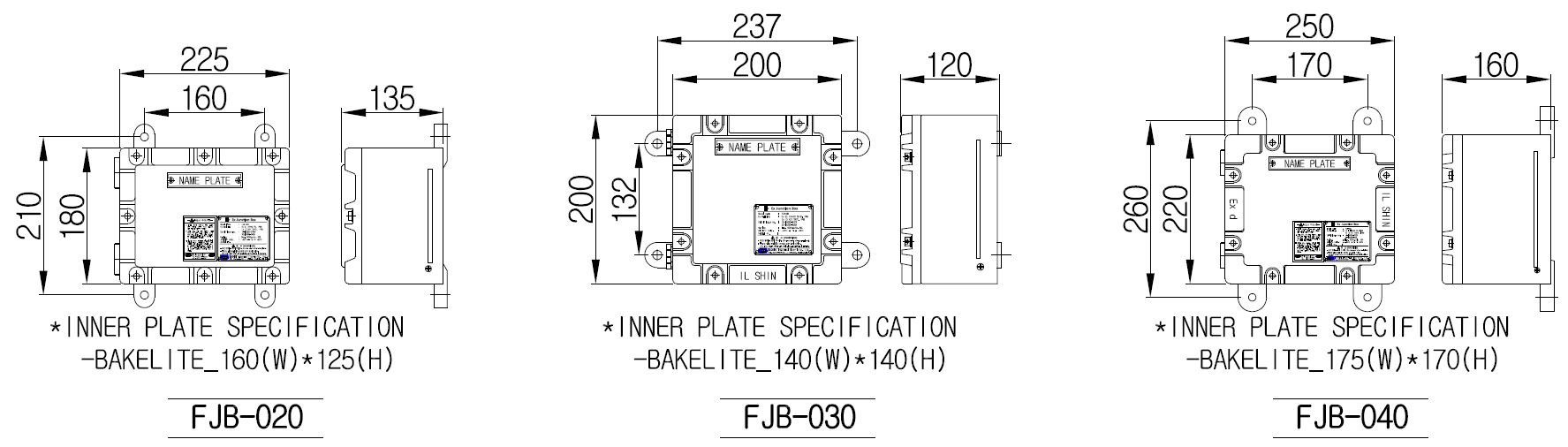

Drawing








Specification

- Main Body : Cast Aluminium Alloy
- Cover : Cast Aluminium Alloy
- Bolt & Nut : Stainless Steel

Standard Color

- Munsell no. 7.5BG 6/1.5
  If you want other color, contact us please

Dimension(mm)

Model No.

Width(A)

Height(B)

Depth(C)

Mount(D)

Mount(E)

Bakelite Plate

FJB-020

220

180

135

160

210

160 x 125

FJB-030

200

200

120

237

132

140 x 140

FJB-040

250

220

160

170

260

175 x 170

FJB-060

350

220

163

270

260

285 x 165

FJB-080

400

300

220

295

352

330 x 230

FJB-100

500

400

230

400

455

410 x 310

FJB-110

600

400

230

495

450

510 x 320

FJB-120

700

600

285

545

667

590 x 490

FJB-150P

990

1190

360

780

1180

800 x 1000

PEX-110

600

400

230

495

450

PEX-CCTV PANEL
