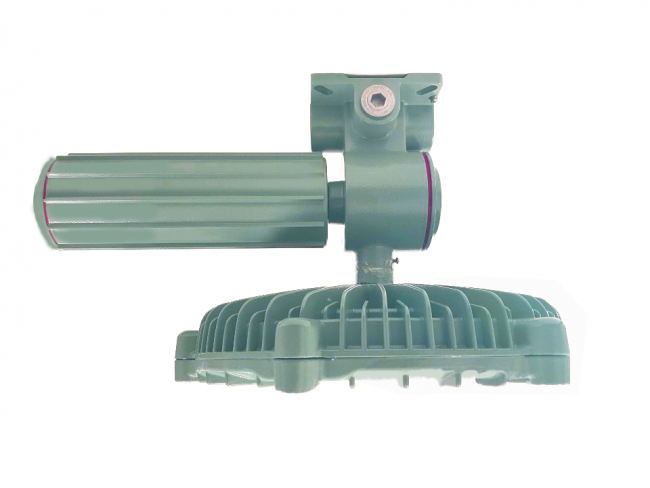

FGHL-F14**(100W/120W/150W/200W)

Explosion-proof and Dust Explosion-proof LED Lighting Fixture
FGHL-F14** Series for Hazardous Location


Protection Grade
Ex d ⅡC T6 IP66 for Zone 1·2
Ex tD A21 IP66 T85℃ Zone 21·22

List

Drawing




Standard Material

- Main Body : Die-Cast Aluminium Alloy
- Holder : Die-Cast Aluminium Alloy
- Glass : Heat Resistant Hard Glass
- SMPS Housing : Cast Aluminium Alloy
- Mounting Box : Die-Cast Aluminium Alloy
- Bolt & Washer : Stainless Steel

◎ Standard Color
- Munsell no. 7.5BG 6/1.5
   If you want other color, contact us please.

◎ Technical Data
- Rated Voltage : AC 200~480V BELOW
- Rated Wattage : 100W / 120W / 150W
- Rated Frequency : 50Hz/60Hz
- Entry Size : 3/4"(22C), 1"(28C)

Weight

Mounting Typed

Model No.

Weight

Ceiling

FGHL-F14**-C

 13kg

Pendeant

FGHL-F14**-P

 13.5kg

Bracket

FGHL-F14**-B

 13.2kg

Stanchion

FGHL-F14**-G,S




◎ Mounting Box Hole Size



Appearance

Hole space

 124 x 124

100 x 100


◎ Ordering Number


 Lamp

Watt

Ceiling Type

Pendant Type

Bracket Type

Stanchion Type

LED

100W

FGHL-F1410-C

FGHL-F1410-P

FGHL-F1410-B

FGHL-F1410-G,S

LED

120W

FGHL-F1412-C

FGHL-F1412-P

FGHL-F1412-B

FGHL-F1412-G,S

LED

150W

FGHL-F1415-C

FGHL-F1415-P

FGHL-F1415-B

FGHL-F1415-G,S

LED

200W

FGHL-F1420-C

FGHL-F1420-P

FGHL-F1420-B

FGHL-F1420-G,S




Download
